Ventilátorové jednotky

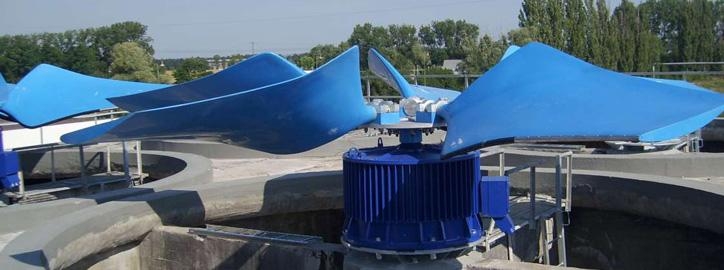

Pro vytvoření tahu vzduchu v chladicí věži slouží axiální ventilátory umístěné ve stropní části věže. Provádíme návrh a dodávku vhodných typů ventilátorů od předních výrobců v průměrech od 0,6 m až po 12 m.

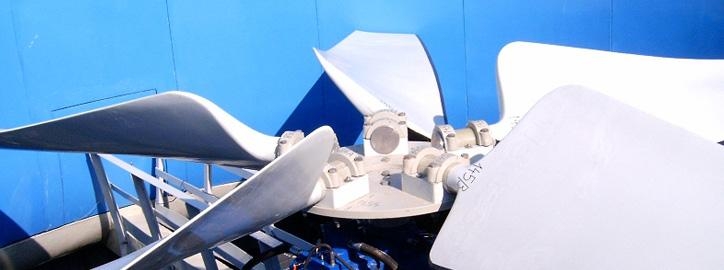

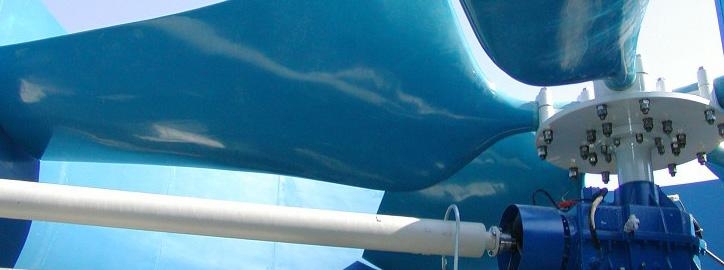

Lopatky ventilátorů jsou vyráběny z kompozitu (FRP) eventuálně hliníkových slitin a osazují se do středů ze žárově zinkované oceli. Lopatky z kompozitu umožňují pokročilé tvarování profilu lopatky a mají nízkou hmotnost a vysokou pevnost.

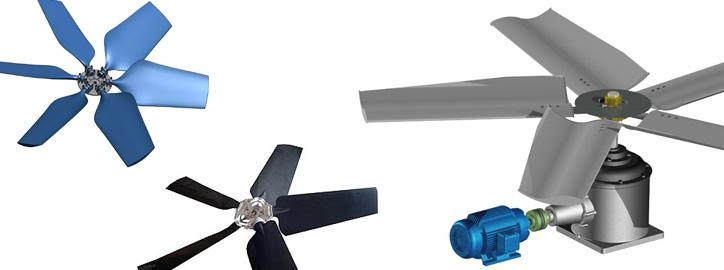

Ventilátory jsou poháněny asynchronními elektromotory . Elektromotor může být spojen s ventilátorem napřímo (to je v případě vícepólových motorů s nízkými otáčkami výstupní hřídele), nebo redukováním přes převodovku.
Časté je také řízení otáček frekvenčními měniči, kdy je možná roční úspora el. energie až 40%.
| Základní parametry a průměry ventilátorů | ||||||||
|---|---|---|---|---|---|---|---|---|
| Typ ventilátoru | Průměr (mm) | Hmotnost (kg) | Proud vzduchu (m3/h°) | Tlak (Pa) | Rychlost (ot./min) | Potřebný výkon el.motoru (kW) | Úhel sklonu lopatek (o) | Počet lopatek (ks) |
| AV-2400-5 | 2400 | 40 | 126 x 1033 | 200 | 380 | 11 | 8÷15° | 5 |
| AV-2400-6 | 485/242 | 8/1,4 | 6 | |||||
| AV-2500-4 | 2500 | 60 | 115 x 1033 | 127 | ≥375 | 11 | 5÷15° | 4 |
| AV-2500-5 | 70 | 5 | ||||||
| AV-2500-6 | 80 | 6 | ||||||
| AV-4500-4 | 4500 | 80,5 | 365 x 1033 | 115 | 290/144 | 40/45 | 5÷24° | 4 |
| AV-4500-5 | 110 | 620 x 1033 | 135 | 5 | ||||
| AV-4500-6 | 135 | 450 x 1033 | 170 | 6 | ||||
| AV-5000-3 | 5000 | 210 | 400 x 1033 | 150 | 187/180/90 | 30/45 | 5÷25° | 3 |
| AV-5000-4 | 4 | |||||||
| AV-5000-5 | 5 | |||||||
| AV-7000-3 | 7000 | 430 | 1000 x 1033 | 150 | 176 | 75/90 | 6÷22° | 3 |
| AV-7000-4 | 4 | |||||||
| AV-7000-5 | 5 | |||||||
| AV-8000-5 | 7980 | 90-130 | 5 | |||||
| AV-10400-5 | 10400 | 1700 | 2900 x 1033 | 120 | 94÷110 | 250 | 16÷28° | 5 |
| AV-10400-6 | 6 | |||||||
| AV-10400-7 | 7 | |||||||
