Chladicí výplně

Chladicí výplň se dnes v nejčastější podobě sestává z tvarovaných plastových (PVC, PP) listů, formovaných tak, aby po spojení do bloků vytvořily objemnou strukturu s vertikálními či šikmými kanálky, po jejímž povrchu stéká roztřikovaná horká voda směrem dolů. Zespod chladicí výplně těmito kanálky stoupá studený vzduch, který je nasáván pomocí tahu ventilátoru, či komínovým efektem s pomocí stoupajícího ohřátého vzduchu od horké vody. V chladicí výplni dochází ke zpomalení pádu vody a její rozprostření do tenké vrstvy, která umožňuje efektivní odvod tepla z vody do vzduchu. K přechodu tepla dochází jak kontaktem s okolním vzduchem, tak převážně odparem. Klíčovími vlastnostmi chladicí výplně jsou tedy teplosměnná plocha a tlaková ztráta (proudícího vzduchu) na výplni.

Použití chladících výplní

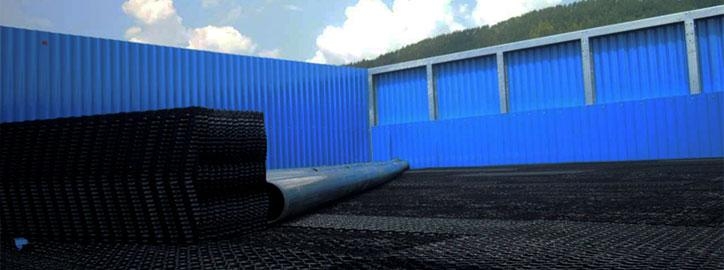

Bloky jsou určeny především jako výplně do protiproudých chladících věží s přirozeným a nuceným tahem, u kterých je typ chladící výplně a počet vrstev bloků chladící výplně závislý od požadavků na:

• celkový chladící výkon a distribuci vody
• velikost a typ chladící věže
• kvalitu vody a možnost znečištění a ucpání kanálků.

Vlastnosti chladících výplní

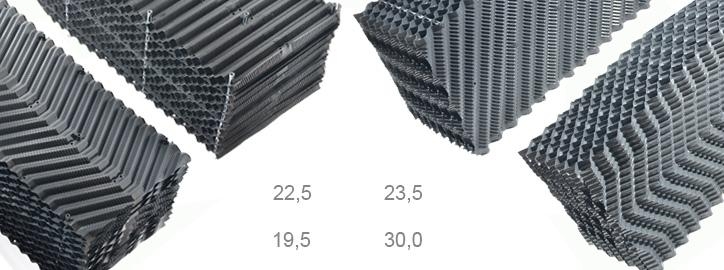

• Jednotlivé typy chladících výplní se odlišují konstrukcí, počtem, rozměry a rozložením kanálků dle požadavků na chladící výkony a vlivu prostředí.
• Použitý materiál chladících výplní (PVC nebo PP) musí být odolný vůči vlivům počasí a chemické degradaci vlivem kyselin, zásad, maziv a biologického napadení.
• Použitý materiál musí rovněž splňovat podmínku odolnosti proti ohni (samozhášivost).

Provedení chladících výplní

Rázová houževnatost

Chladící výplň je vyráběna i pro případ potřeby vysoké odolnosti v oblastech s extrémně nízkými teplotami :

• Standard - rázová odolnost výplně do teploty -30°C.
• Extrém - rázová odolnost výplně do teploty -50°C.

Rozměry

• Standardní blok je kompletován obvykle do rozměru 2400x500x400 mm (délka x výška x šířka).
• V případě potřeby je možno délku chladící výplně dodat v násobcích 20mm, výšku bloku v polovičním rozměru 250 mm.

Způsob kompletace

Varianta 1

Tvarované desky chladící výplně se spojují do bloků pomocí spojovacích elementů .

• Způsob sestavení bloků umožňuje montáž v místě výstavby chladící věže a úsporu dopravních nákladů.
• Počet spojovacích míst zajišťuje dostatečnou tuhost a pevnost bloku.
• Mechanická montáž bez lepidel a chemických prostředků splňuje požadavky ve vztahu k životnímu prostředí.

Varianta 2

Tvarované desky chladící výplně se spojují do bloků svařováním pomocí  svařovacího automatu  . Takto spojené bloky vykazují zvýšenou tuhost.
